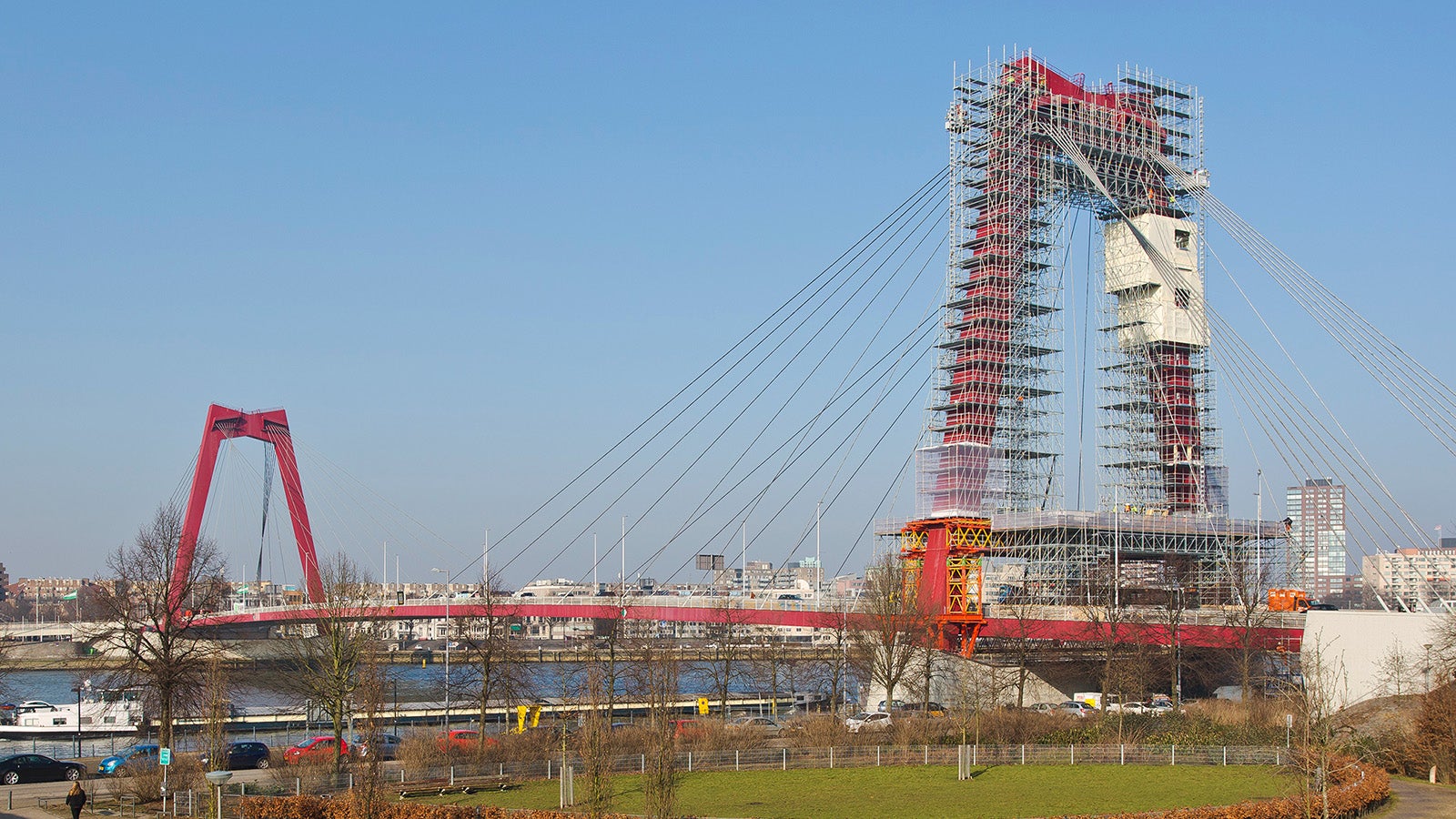

Renovatie Willemsbrug, Rotterdam
Rotterdam, Nederland

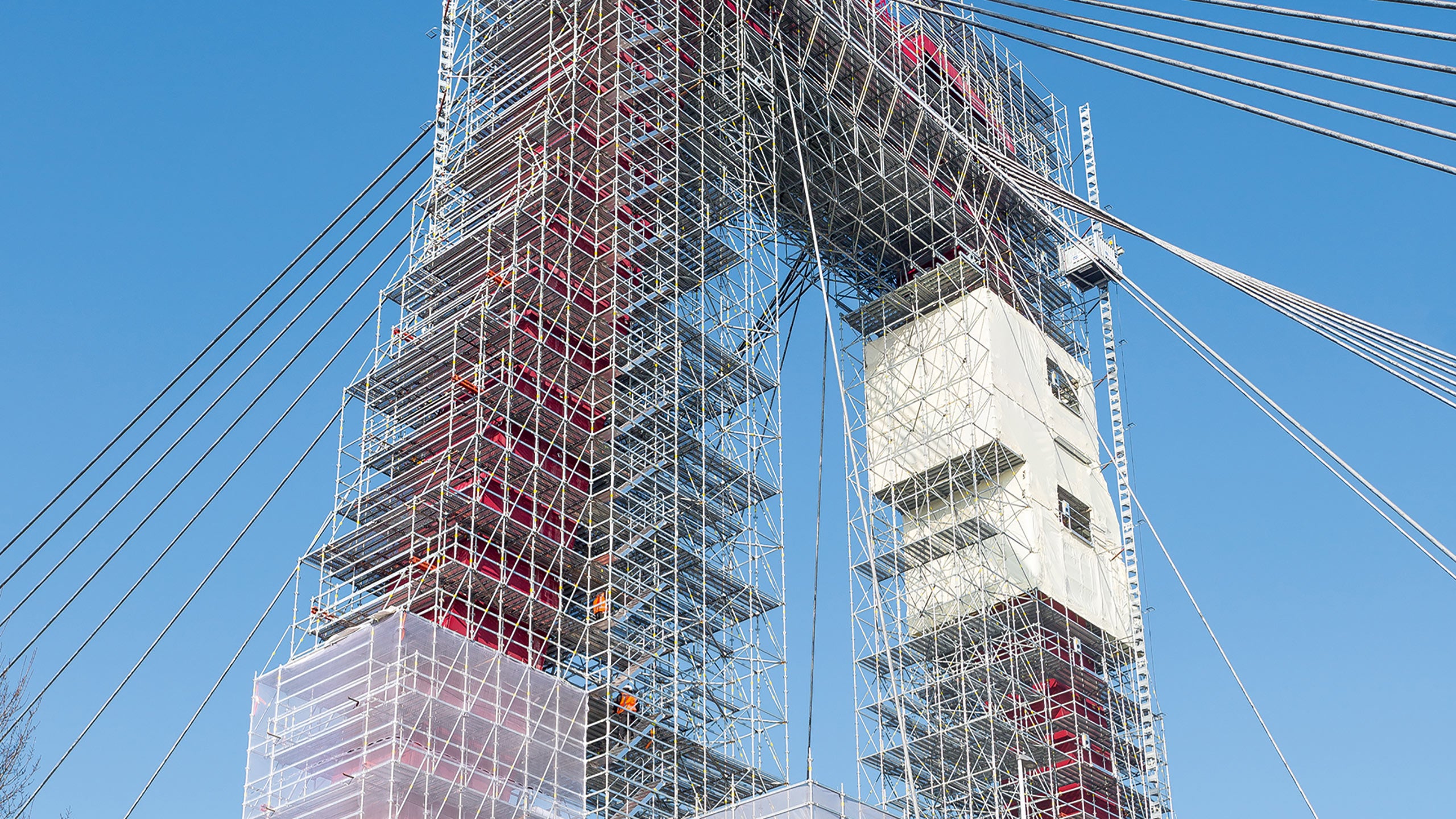

Om dit mogelijk te maken, om de schilders en stralers veilige toegang tot de pylonen te geven, om de omgeving te beschermen tegen stof en spuitnevel, en om het verkeer ongehinderd doorgang te bieden, heeft PERI een unieke constructie ontworpen. De uitdaging hierbij was de brug zelf. Op het vrijhangende deel van de brug kon geen 50 meter hoge steiger gezet worden. En omdat de brug tussen de pylonen vrij beweegt, was een oplossing met gaten door het wegdek ook niet mogelijk.

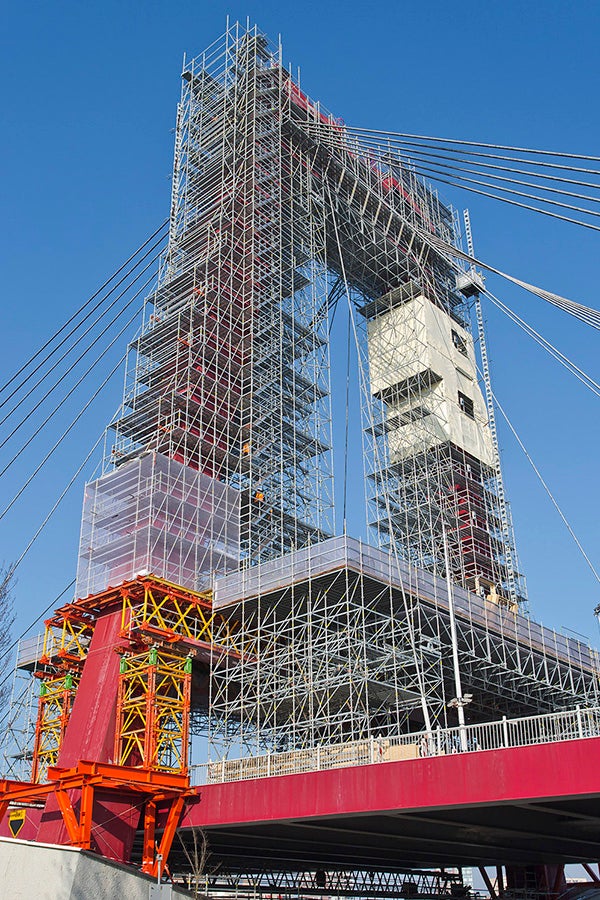

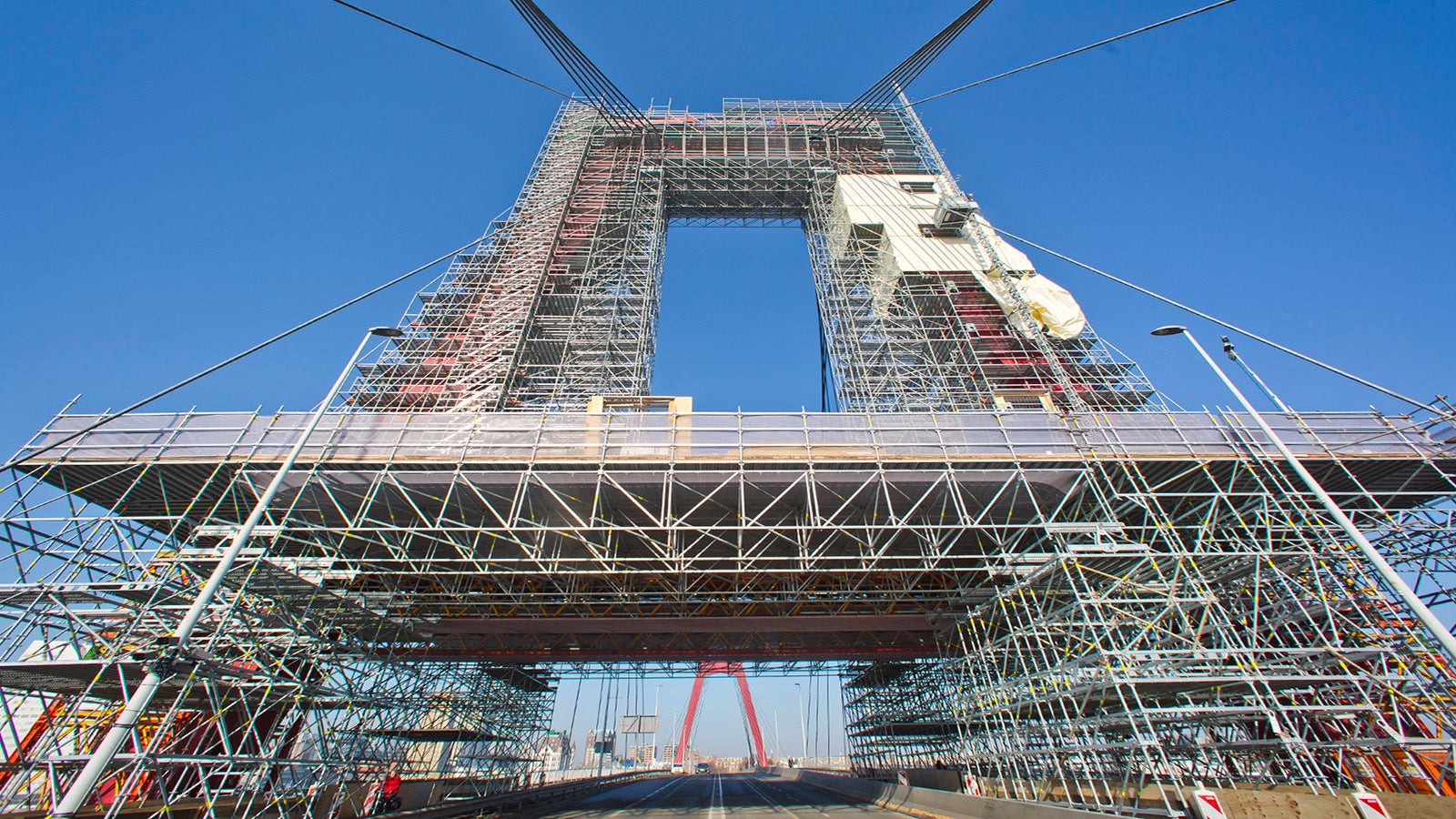

PERI bood een oplossing met zijn VST zware last ondersteuningstorens, beginnend vanaf een speciaal ontworpen stalen constructie op de betonnen voet van de pyloon, waar ook nog een kunstwerk de opbouw blokkeerde, omhoog rijzend tot 6 meter boven het wegdek, om zo het verkeer vrije toegang te geven. Om de 5 verkeersbanen, de voetgangers- en fietsstrook, met een totale breedte van 36 meter, volledig te overbruggen, ontwierp PERI een dubbele VRB vakwerkligger met een geïntegreerde RCS/SRU belastingverdeling, waar de PERI UP Flex systeemsteiger bovenop werd geplaatst (60 meter boven het wegdek). Op 45 meter hoogte werd een LGS brugconstructie van 12 meter lengte gebouwd om de opening tussen de twee poten van de pyloon te overbruggen. Deze LGS brug werd vanaf de basis naar de top, gelijktijdig met de bouw van de steigers rond de pylonen, stap voor stap omhoog gehesen. Het hele project moest worden gebouwd terwijl het verkeer ongehinderd de brug passeerde (dit was een Europese aanbestedingseis, met een boete mocht dit niet lukken). Om te voorkomen dat vallende voorwerpen het passerende verkeer zouden raken tijdens de bouw van de steigers, werd een vlak, 10 meter breed dek gemaakt aan beide zijden van de VRB overbrugging. Een valbeveiliging gemaakt van PERI UP Flex met tunnels voor voetgangers en fietsers aan beide zijden en LGS systeemgordingen voorzien van stalen planken, liggend over de verkeersbanen. Deze valbeveiligings-constructie werd getest op het zwaarste deel van de steiger (een staander van 3 meter met een gewicht van 16 kilo) vallend vanaf een hoogte van 55 meter. Alleen voor het hijsen en plaatsen van de VRB liggers en de RCS/SRU gordingen en het opbouwen van de valbeveiliging mocht de brug 6 nachten worden afgesloten. Hierna begon het steigerbouwbedrijf “Steigerbouw Van der Panne” met de veilige montage van de steigers rond de pylonen. In twee weken tijd lukte het hen om de opening van 45 meter te sluiten en binnen 4 weken was de gehele steiger gereed, compleet met zware krimpfolie om ons steiger-systeem af te dekken.
